Сборка дверей раздвижной системы Style

Сборка дверей раздвижной системы Style.
Шаг №1 (Фрезеровка МДФ)
В торцах МДФ толщиной 16 мм фрезеруем обнижения с двух сторон симметрично (по 3 мм с каждой стороны) по периметру в размер — 10мм., и глубиной – 10мм.

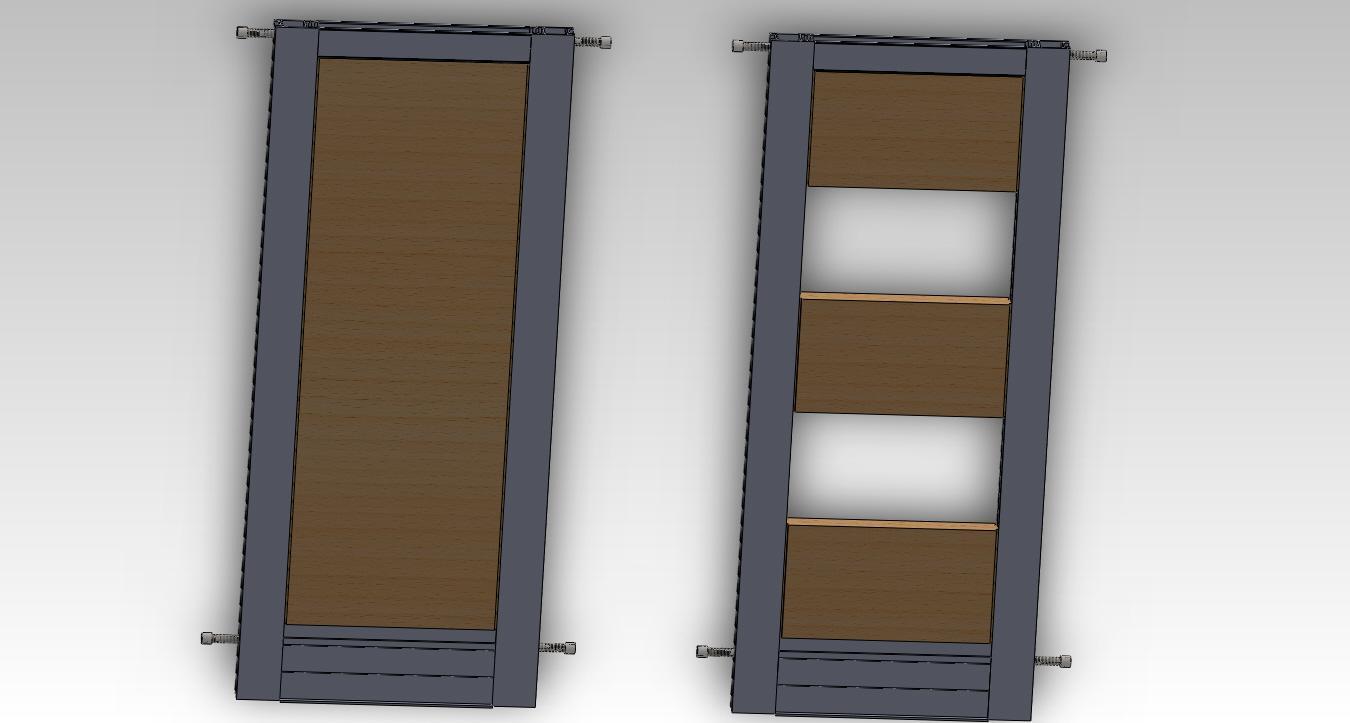

Шаг №2 (Сборка каркаса)

Устанавливаем верхний и нижний горизонтальные профили на наполнение (наполнение может быть не цельным, а состоящим из 3 частей) При необходимости применяем резиновый молоток. Устанавливаем вертикальные профили на наполнение. При необходимости применяем резиновый молоток. Наживляем вертикальные и горизонтальные алюминиевые профили четырьмя шурупами 6х30, входящими в комплект поставки роликов. Затягиваем все шурупы.

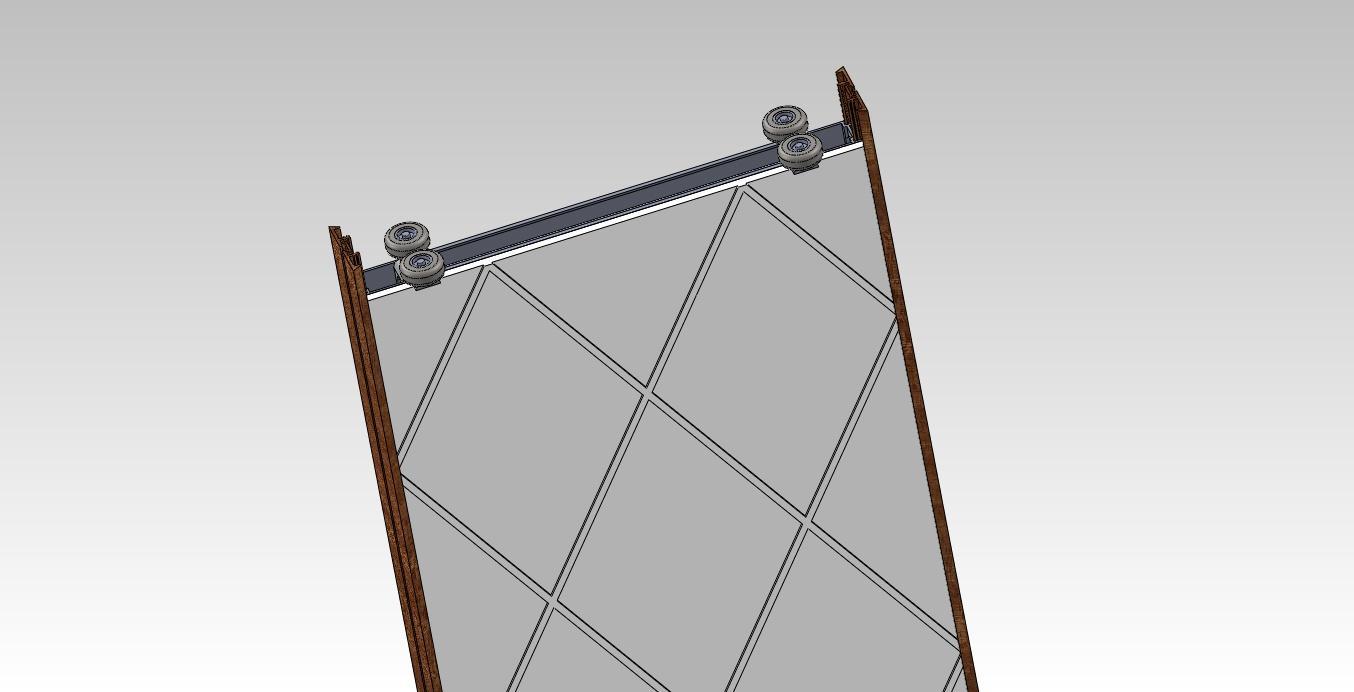

Шаг №3 (Установка нижнего ролика)

Устанавливаем нижние ролики в нижний горизонтальный алюминиевый профиль и закрепляем их регулировочными винтами через отверстие в вертикальном алюминиевом профиле.

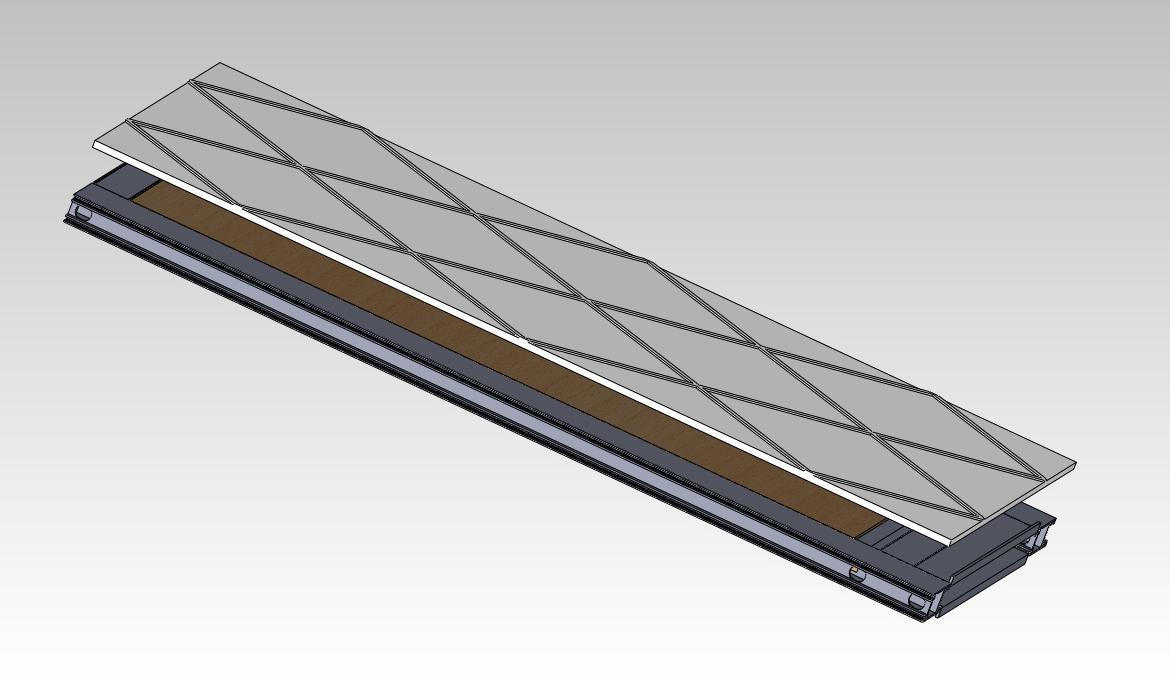

Шаг №4 (Монтаж зеркала на каркас)

Обезжириваем поверхность алюминиевого профиля и МДФ, наносим на них клей и накладываем зеркало. Зеркало ровняем по периметру алюминиевого каркаса. В местах крепления зеркала к МДФ и алюминиевому профилю защитная пленка на зеркале не проклеивается. В случае сборки каркаса из частей МДФ защитная пленка проклеивается только в местах отсутствия контакта зеркала с другими поверхностями.

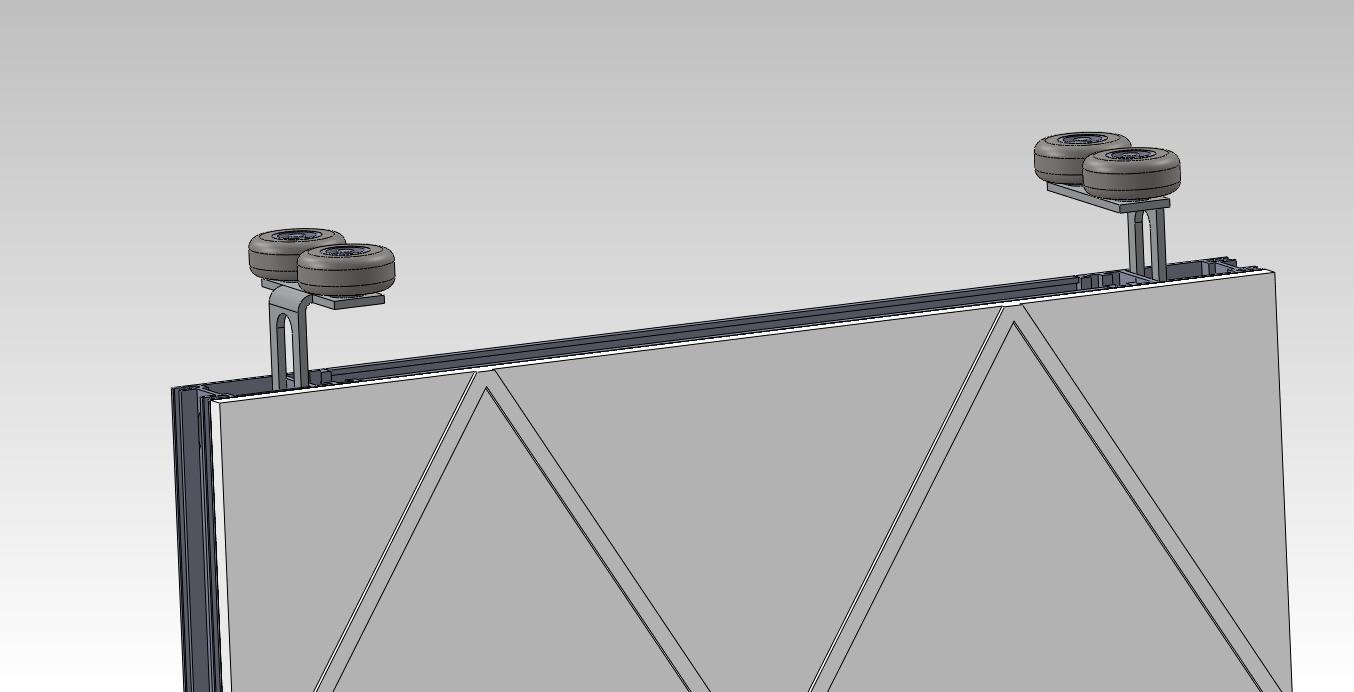

Шаг №5 (Установка верхнего ролика)

Устанавливаем верхние ролики, предварительно ослабив шурупы М6х30 и затем их затягиваем.

Шаг №6 (Установка защелки)

Обезжириваем стыкующиеся поверхности алюминиевого профиля (защелка и основа Style). Наносим клей в напраляющий паз основы Style и на хвостовик защелки Style. Затягиваем защелку Style в основу Style, выравнивая защелку Style по высоте алюминиевого каркаса.

Шаг №7

Оставляем дверь в горизонтальном положении на время высыхания клея.
